Co je to tepelný výměník a jak funguje

Větrací jednotka se skládá z mnoha součástí, a jednou z těch klíčových je tepelný výměník. Ten hraje důležitou roli ve větracím systému tím, že předává teplo z odváděného vzduchu čerstvému přiváděnému vzduchu.

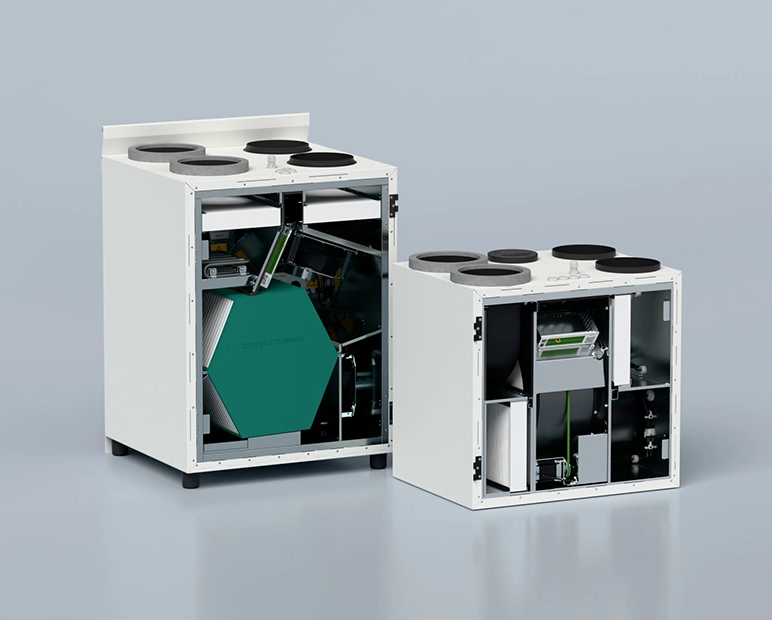

Větrací jednotky KOMFOVENT jsou navrženy pro širokou škálu prostor – od bytů až po průmyslové, veřejné a komerční objekty. Podle konkrétních požadavků na funkčnost jsou dostupné s různými typy tepelných výměníků. Jaké varianty existují a jak fungují?

Protiproudé (deskové) a rotační tepelné výměníky

V rezidenčních větracích jednotkách se nejčastěji využívají dva typy výměníků:

Protiproudé (deskové) tepelné výměníky –vyrobené z plastových nebo hliníkových desek s kanálky, kterými prochází vzduch. Přiváděný studený čerstvý vzduch a teplý odváděný vzduch proudí v opačných směrech a proudy vzduchu si předávají teplo přes povrch desek.
Rotační tepelné výměníky – obsahují rotující hliníkový buben, který absorbuje teplo z odváděného vzduchu a následně jej rotací přenáší na čerstvý přiváděný vzduch. Fungují na akumulačním principu a dokážou předávat nejen teplo, ale i částečně vlhkost.

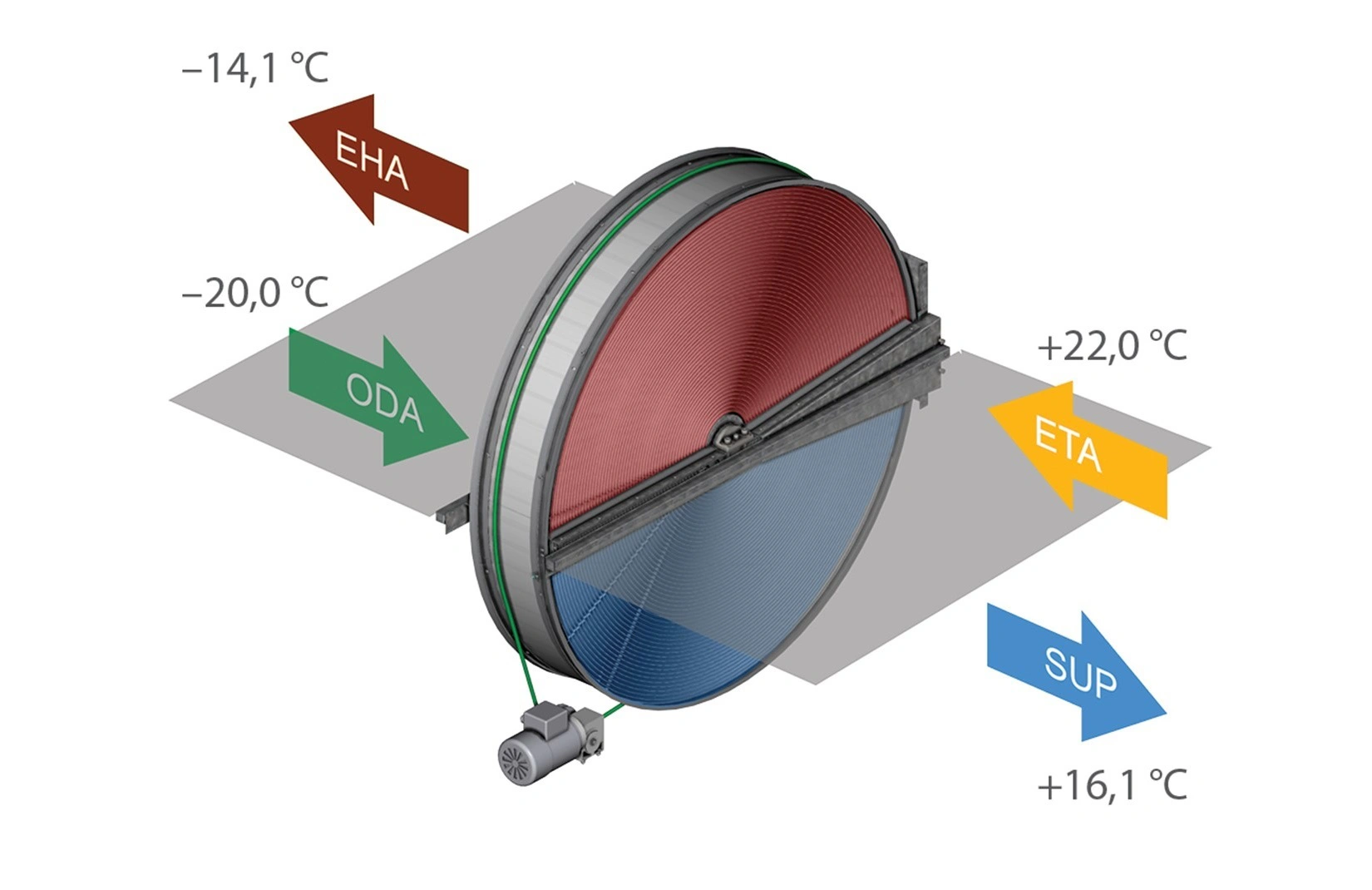

Rotační tepelný výměník

Kondenzační (tepelné) rotační výměníky tepla

Tento typ tepelného výměníku je oblíbený zejména v chladných klimatických podmínkách, například ve Skandinávii. Nabízí až 90% tepelnou účinnost i při teplotách dosahujících -30 °C, a to bez rizika zamrznutí.

V zimě tepelný výměník regeneruje vlhkost z odváděného vzduchu a vrací ji zpět do interiéru, čímž zajišťuje příjemné klima bez nadměrného vysoušení vzduchu. Díky tomu odpadají náklady na odvod kondenzátu a předehřev přiváděného vzduchu. Kondenzační rotační výměníky zajišťují příjemné vnitřní klima a celoroční úsporu energie.

Hygroskopické sorpční rotační tepelné výměníky – nejpokročilejší dostupné řešení

Nejefektivnější dostupné řešení představují sorpční rotační výměníky, které využívají speciální zeolitový povlak. Tento povlak umožňuje:

Účinnost regenerace vlhkosti až 90 % po celý rok.
Provoz i při extrémních mrazech (-30 °C) bez zamrzání.
Eliminaci potřeby předehřevu a zvlhčování vzduchu.

V létě tyto výměníky fungují opačně – akumulují chladnější vzduch a zabraňují pronikání nadměrné vlhkosti do interiéru, což výrazně snižuje náklady na klimatizaci.

Kondenzační protiproudé (deskové) výměníky tepla

Tyto výměníky dosahují až 92% účinnosti, nicméně při teplotách pod bodem mrazu dochází k tvorbě námrazy na povrchu výměníku. To znamená nutnost integrace elektrického předehřevu jako ochranu před zamrznutím a poškozením výměníku trepla, což ale zvyšuje provozní náklady.

Další nevýhodou je, že v zimě odvádějí z interiéru i vlhkost, což může vést k nepříjemně suchému vzduchu. Zároveň je nutné zajistit i odvod kondenzátu, který se tvoří během chladných zimních měsíců.

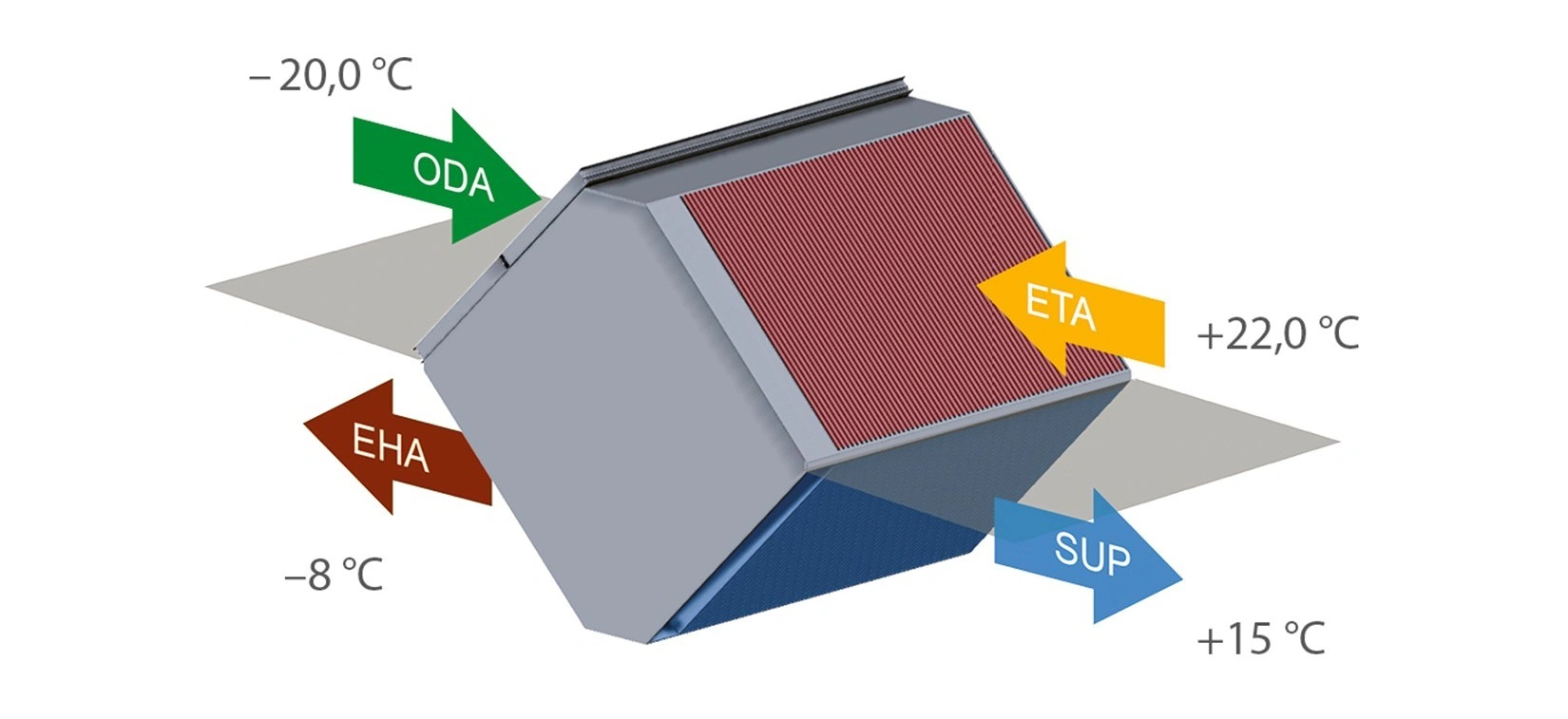

Deskový výměník

Entalpické protiproudé deskové výměníky tepla

Řešením problému se ztrátou vlhkosti představují entalpické výměníky, které jsou vybaveny speciální membránou umožňující zpětný přenos tepla i vlhkosti. Výhody tohoto typu výměníku:

Vyvážené vnitřní klima – v zimě zabraňují nadměrnému vysušování vzduchu, v létě blokují přebytečnou vlhkost.
Energetickou úspornost – není nutné zvlhčování vzduchu.

Při teplotách pod -10 °C však může dojít k zamrzání jednotky, a proto je nutné také integrovat předehřev.

Integrovaný předehřev u jednotek DOMEKT CF

Jednotky DOMEKT CF jsou k dispozici s integrovaným předehřevem, čímž odpadá potřeba samostatných potrubních ohřívačů s nezávislým ovládáním. Navíc obsahují funkci by-passu pro noční chlazení v letních měsících.

Na co se zaměřit při výběru?

Při výběru větrací jednotky a tepelného výměníku je důležité zvážit:

Klimatické podmínky – v extrémních mrazech se hodí rotační tepelné výměníky.
Energetickou účinnost – kondenzační a entalpické výměníky mohou snížit náklady.
Úroveň vlhkosti – sorpčně-rotační a entalpické protiproudé výměníky zabraňují nadměrnému vysušování vzduchu.

KOMFOVENT nabízí řešení větrání pro každý typ budovy i specifické požadavky. Správný výběr tepelného výměníku zajistí komfortní vnitřní klima i efektivní provoz.
